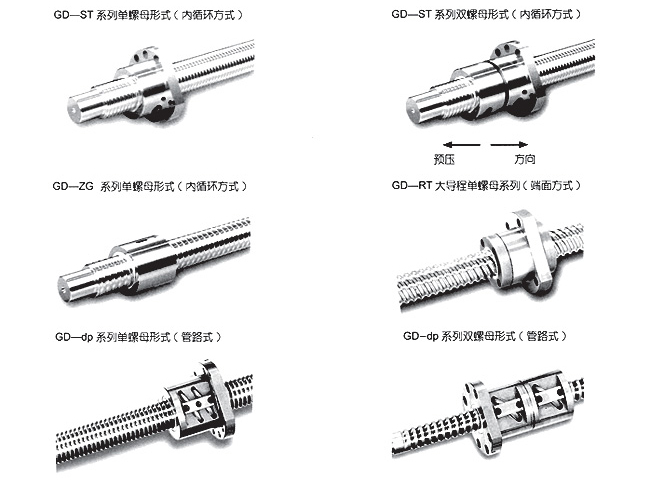

滾珠絲杠分類 表I-3-1GD滾珠絲杠基本型號
|
系列
|
導程
|
循環方式
|
預壓方式
|
滾珠絲杠類型
|
螺母形式
|
|
GD-MT系列
|
2、4
|
內循環(Deflector)
|
無預壓或輕預壓
|
φ12以下微型螺桿
|
H型或F型單螺母
|
|
GD-ST系列
|
5、10
|
內循環(Deflector)
|
無預壓或輕預壓
|
φ16~φ63螺桿
|
H型單螺母、雙螺母
|
|
GD-dp系列
|
5、10
|
內循環(Deflector)
|
無預壓或輕預壓、重預壓
|
φ16~φ63螺桿
|
F型單螺母、雙螺母
|
|
GD-RT系列
|
16、20、25、32、40、50
|
端面式(Section)
|
無預壓
|
φ16~φ50螺桿
|
H型端面式單螺母
|
|
GD-ZG系列
|
4、5、10
|
內循環(Deflector)
|
無預壓或輕預壓
|
φ12~φ63螺桿
|
直桶式單螺母、雙螺母
|
|
GD-LG系列
|
10、20
|
外循環(Tube)
|
輕預壓、重預壓
|
φ80以上需要預定
|
F型法蘭單、雙螺母
|
選型Flow chart
在眾多的滾珠絲杠形式和尺寸中，用戶欲選擇理想的滾珠絲杠副，首先考慮所需滾珠絲杠副的承載載荷，移送距離，移送速度與加速度，定位精度，軸向鋼性，使用壽命，使用環境（振動、沖擊、灰塵等），潤滑要求等條件，然后按以下表中所示的步驟進行。
|
順序
|
使用條件
|
選型變動數據
|
備注
|
|
1
|
位置定位精度
|
E300累計導程精度
|
參見：導程精度表
|
|
2
|
①電機RPM/min(Nmax)
②所需進給速度（Vmax)
|
根據移送速度選擇導程
|
L≥Vmax/Nmax
|
|
3
|
所需移送間距
|
有效螺紋部位長度+兩端加工部位
|
有效螺紋=移送間距+螺母長+沖程余量約50~1000mm
|
|
4
|
①所需負荷量(包括工作臺質量)
②進給速度變化要求
|
平均軸向荷重
均速度與加速度
|
參見：
|
|
5
|
根據設備性能考慮安全系數
①容許軸向荷重
②容許臨界轉速
|
選擇軸徑、使用鋼珠、螺母基本動靜荷重
|
參見：
|
|
6
|
根據設備性能確定以下數據
①熱變形與導程精度
②預壓方式與軸向間隙
③驅動扭矩
|
選擇累計導程目標值、軸向鋼性、驅動電機類型
|
參見：
|
|
7
|
根據設備周邊環境確定以下幾點：
①潤滑方式
②防銹、防振處理
③安裝時的注意事項，使用配件
|
選擇潤滑油，工作臺面設計，選用軸支撐配件，兩端加工部位設計
|
參見:
|
注：以上訂購前必須做的技術參數整理工作，然后把所需的滾珠絲杠圖紙傳真到GOLDEN營業部
滾珠絲杠使用精度等級
表A-I-4.2.1滾珠絲杠使用精度等級表
|
使用用途
|
車床
|
鏜床銑床
|
車削加工中心機械
|
鉆銑加工中心機械
|
磨鏜加工中心機械
|
磨床
|
放電加工機械
|
放電加工機械線切割機械
|
高速?zèng)_床
|
雷射加工機械
|
木工機械
|
|
軸向線
|
X
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
XY
|
Z
|
|
|
精度等級
|
CO
|
○
|
|
|
|
|
|
|
|
○
|
○
|
○
|
|
|
|
|
|
|
|
|
|
|
C1
|
○
|
|
○
|
|
○
|
|
|
|
◎
|
◎
|
○
|
○
|
○
|
|
○
|
○
|
|
|
|
|
|
C2
|
○
|
|
○
|
○
|
○
|
○
|
|
|
|
|
◎
|
○
|
○
|
○
|
◎
|
○
|
|
|
|
|
|
C3
|
◎
|
○
|
◎
|
○
|
○
|
○
|
○
|
|
|
|
|
◎
|
◎
|
◎
|
◎
|
◎
|
○
|
○
|
○
|
|
|
C5
|
◎
|
◎
|
◎
|
◎
|
◎
|
◎
|
◎
|
◎
|
|
|
|
◎
|
|
|
|
○
|
◎
|
◎
|
◎
|
◎
|
|
C7
|
|
|
|
|
|
|
|
○
|
|
|
|
|
|
|
|
|
|
|
|
◎
|
|
C10
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○
|
|
使用用途
|
普通車床、專用車床
|
半導體、電子相關設備
|
工業機器人
|
冶煉鋼鐵機械設備
|
注塑成形機械
|
三次元測量?jī)x
|
辦公事務設備
|
影像處理設備
|
核能源
|
航空機械
|
|
曝光設備
|
化學處理設備
|
焊線機械
|
探針檢測儀
|
電子零件插入機
|
印刷電路板鉆孔機
|
直交坐標系
|
垂直多關節系
|
圓筒坐標系
|
原子控制棒
|
吸震波設備
|
|
組合
|
其他
|
組合
|
其他
|
|
精度等級
|
C0
|
|
○
|
|
|
○
|
|
|
|
|
|
|
|
|
|
○
|
|
○
|
|
|
|
|
C1
|
|
◎
|
|
◎
|
◎
|
|
○
|
|
|
|
|
|
|
|
◎
|
|
◎
|
|
|
|
|
C2
|
|
|
|
○
|
◎
|
○
|
○
|
○
|
|
|
|
|
|
|
○
|
|
|
|
|
|
|
C3
|
○
|
|
○
|
○
|
|
○
|
◎
|
○
|
|
○
|
|
○
|
|
|
|
|
|
○
|
|
○
|
|
C5
|
◎
|
|
○
|
|
|
◎
|
○
|
◎
|
○
|
◎
|
○
|
○
|
|
○
|
|
○
|
|
◎
|
|
◎
|
|
C7
|
◎
|
|
◎
|
|
|
|
|
○
|
◎
|
○
|
◎
|
◎
|
○
|
◎
|
|
◎
|
|
○
|
◎
|
|
|
C10
|
○
|
|
○
|
|
|
|
|
|
○
|
|
|
|
◎
|
○
|
|
○
|
|
|
○
|
|
○標準的精度等級級別
◎通用精度等級級別
軸向間隙配合與螺母組合
以下圖表中表示滾珠絲杠的精度等級和相配合的軸向間隙，根據容許的配合間隙要求選擇適應設備精度的間隙。以下表中所示的零間隙，若滾珠絲杠超過標準長度時容易出現過盈配合間隙，應引起注意。
表A-Ⅱ-4.3.1 精度等級和軸向配合間隙 (單位：mm)
|
|
Z
|
T
|
S
|
N
|
L
|
|
0
(預壓型）
|
0.005
(輕預壓型）
|
0.020
(微間隙型）
|
0.03~0.05
（間隙型）
|
0.05~0.2
(低精度傳動型)
|
|
C0
|
0Z
|
0T
|
|
|
|
|
C1
|
1Z
|
1T
|
|
|
|
|
C2
|
2Z
|
2T
|
|
|
|
|
C3
|
3Z
|
3T
|
3S
|
|
|
|
C5
|
5Z
|
5T
|
5S
|
5N
|
|
|
C7
|
|
|
7S
|
7N
|
7L
|
表A-Ⅱ-4.3.2 絲杠軸的軸向配合間隙與精度等級 (單位：mm)
|
配合間隙級別
精度等級
絲杠軸徑
|
滾珠絲杠有效螺紋部位標準長度
|
|
采用T級間隙配合
|
采用S級間隙配合
|
|
C0～C3
|
C5
|
C3
|
C5
|
C7
|
|
8～10
|
200
|
250
|
250
|
300
|
|
|
12～16
|
400
|
500
|
500
|
600
|
700
|
|
20～25
|
700
|
800
|
1000
|
1000
|
1000
|
|
32～40
|
800
|
1000
|
1500
|
1500
|
2000
|
|
50～63
|
1000
|
1200
|
2000
|
2000
|
2500
|
|
80～125
|
|
|
3000
|
3000
|
4000
|
注：1.表A-Ⅱ-4.3.1中N級和L級的軸向間隙通常應用在大徑絲杠和超長（超標準長度）的大型滾珠絲杠副。
2.N級和L級配合間隙，在滾珠絲杠制作范圍內不會出現過盈配合現象。
3.重預壓型滾珠絲杠副，采用微量的過盈配合間隙。
|
